Alinhador 3D

Ficha Técnica:

O equipamento permite a medição dos seguintes parâmetros:

Eixo dianteiro e traseiro:

• Ângulos de convergência/divergência total e individual

• Ângulos de cambagem

• Recuo da roda

• Ângulos de simetria do eixo

Eixo dianteiro (rodas direcionais):

• Ângulo de caster

• SAI/KPI (inclinação do pino mestre / eixo de direção)

Componentes principais do Alinhador 3D JM Máquinas

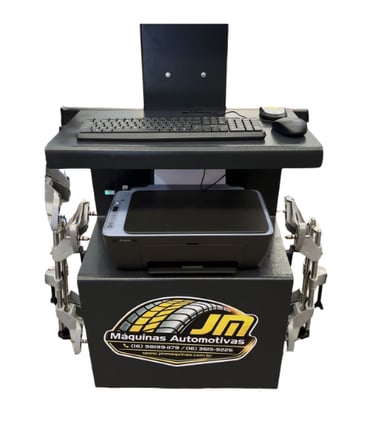

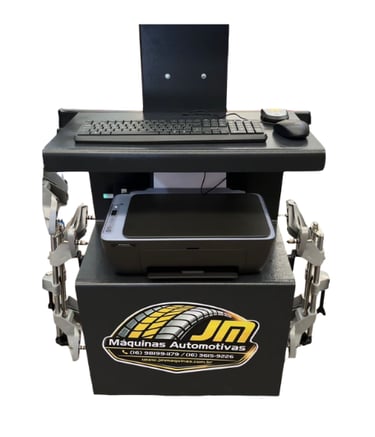

Console do computador:

• Painel de controle ergonômico

• Teclado completo

• Mouse

• Receptor de controle remoto

• Monitor LCD widescreen colorido 32"

• Impressora

• Software 3D

Garras autocentrantes:

• Compatíveis com aros de 12″ a 24″

• Adequadas para veículos de passeio e caminhonetes leves

Alvos (targets):

• Não possuem componentes eletrônicos

• Imagens fotomáscara de alta qualidade para máxima precisão

• Superfície com proteção resistente a óleo e combustível

• Estrutura altamente resistente a impactos

Sistema de visão computacional:

• Opções de instalação no piso ou na parede

• Possibilidade de configuração “drive-through” (passagem direta) em modelos de piso

• Câmeras LAN de alta precisão com sensores de grande porte e alta qualidade

• Transferência de dados via protocolo TCP/IP (cabeado ou Wi-Fi)

• Tecnologia WideScope: sistema de visão com ângulo amplo que permite maior faixa de altura de trabalho

Software 3D:

• Compatível com Microsoft Windows

• Modelo 3D do chassi do veículo com visualização em tempo real dos ângulos de alinhamento

• Interface amigável e sistema avançado de ajuda, facilitando o uso até para iniciantes

Par de pratos dianteiro.

Especificações Técnicas – Alinhador 3D

Número de câmeras: 2 câmeras fixas
Tipo de câmera: Câmeras ópticas RAW de alta precisão, padrão industrial (HD)

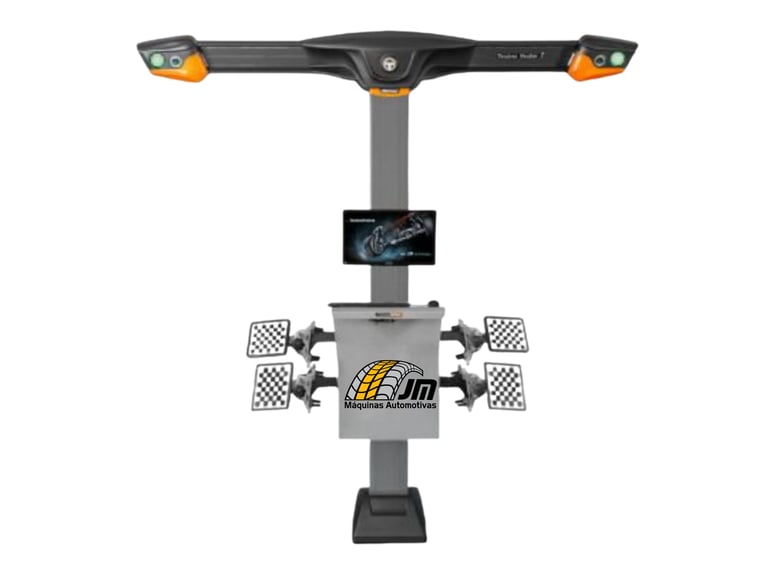

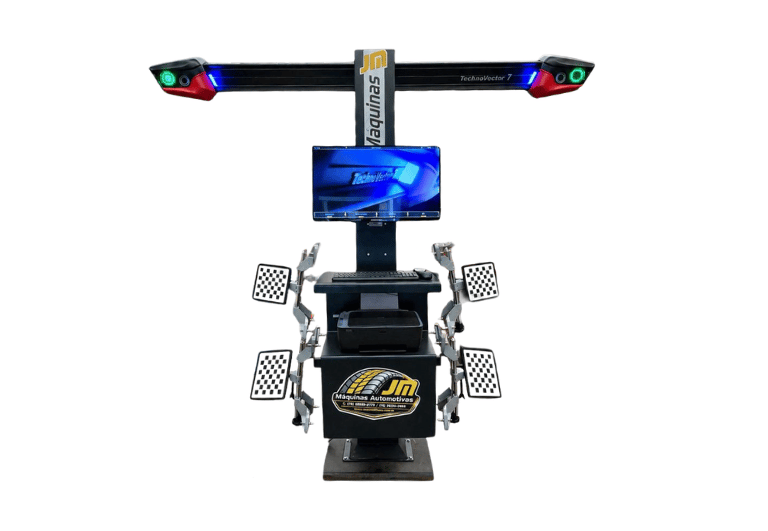

Tipo de instalação: Montagem no piso, coluna em formato “T”
Aplicação: Rampa ou vala

Distância das câmeras ao centro dos pratos dianteiros:
2800 – 3500 mm (distância recomendada: 2200 mm)

Principais vantagens:

• Configuração com 2 câmeras de alta qualidade e precisão para organizar um posto de alinhamento em qualquer vala;

• Conjunto de câmeras de 5 MP permite melhor utilização do alinhador em rampas;

• Monitor 32" para fácil visualização de resultados e alinhamento;

• Equipamento completo com impressora;

R$ 35.700,00

Valor à vista, ou R$ 42.000,00 em até 18x R$ 2.333,34 no cartão de crédito

Descrição e características do produto:

     Alinhador de Rodas JM Máquinas com tecnologias 3D e WideScope

  O Alinhador 3D JM Máquinas é uma nova geração de alinhadores de rodas que incorpora as mais recentes inovações e tecnologias.

    O sistema de visão computacional inclui 2 câmeras de 5MP de alta precisão e alta resolução.

    O principal diferencial é a tecnologia WideScope, exclusiva no mundo.

   Graças ao WideScope, a faixa de altura operacional é duas vezes maior do que a de alinhadores semelhantes de outros fabricantes.

   Os alinhadores 3D JM Máquinas são projetados para realizar medições e ajustes em eixos direcionais e não direcionais de veículos, podendo ser instalados em oficinas automotivas, borracharias, centros de serviços, montadoras e centros de diagnóstico.

  O equipamento realiza medições observando alvos de imagem de alta precisão posicionados no veículo. Ele calcula suas posições exatas no espaço 3D e determina todos os ângulos de alinhamento.
